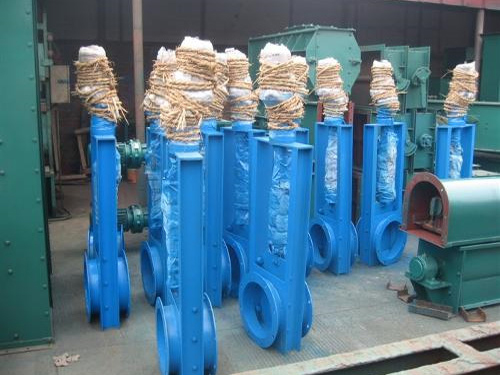

电动插板阀是一种闸板与阀座始终紧密接触密封的阀门。电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，电动插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面， 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。
电动插板阀的原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做 脱离和相吻合的动作。
电动插板阀的技术参数：
公称通径范围：DN50-DN500
公称压力范围：1.0MPa-1.6MPa
材质：铸钢、不锈钢
闸板材质：2Cr13、201、304、316、316L
连接形式：对夹式
阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶
堆焊2Cr13、[1] 、硬质合金
填料密封：石墨盘根，四氟盘根
电动插板阀使用中注意事项及其特点：
电动插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面， 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式插板阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以 其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板插板阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来密封面的密封，这就是自密封。大部分插板阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以密封面的密封性。插板阀密封结构可以分软密封、硬密封结构。
